电气控制系统的电气互锁，电气控制中互锁主要是为保证电器安全运行而设置的。它主要是由两电器件互相控制而形成互锁的。它实现的手段主要有三个，一个是电气互锁。二是机械互锁，三是电气机械联动互锁。工业污水处理工艺电控系统电气互锁：将这两个继电器的常闭触电接入另一个继电器的线圈控制回路里。这样，一个继电器得电动作，另一个继电器线圈上就不可能形成闭合回路。但也可以用机械联杆实现这一动作。三是电气机械联动互锁。污水处理工艺电控系统公司如高压柜内的仃电，不断开开关，隔离开关就拉不开，上述都拉不开就合不上接地刀闸，拉不接地开刀闸，就打不开高压柜门，就不能进行开关的检查等到工作。电气互锁就是通过继电器、接触器的触点实现互锁，比如电动机正转时，正转接触器的触点切断反转按钮和反转接触器的电气通路。机械互锁就是通过机械部件实现互锁，比如两个开关不能同时合上，可以通过机械杠杆，使得一个开关合上时，另一个开关被机械卡住无法合上。电气互锁比较容易实现、灵活简单，互锁的两个装置可在不同位置安装，但可靠性较差。机械互锁可靠性高，但比较复杂，有时甚至无法实现。通常互锁的两个装置要在近邻位置安装。

PLC控制系统输出回路设计注意事项：输出方式选择，继电器输出：优点是不同公共点之间可带不同的交直流负载，且电压也可不同，带负载电流可达2A 点；但继电器输出方式不适用于高频动作的负载，工业污水处理工艺电控系统这是由继电器的寿命决定的 (2)晶闸管输出：带负载能力为0.2A/ 点，只能带交流负载，可适应高频动作，响应时间为 1ms (3)晶体管输出：最大优点是适应于高频动作，响应时间短，一般为0.2ms左右，但它只能带DC5-30V的负载，最大输出负载电流为0.5A/点，但每4点不得大于0.8A。当你的系统输出频率为每分钟 6 次以下时，应首选继电器输出，污水处理工艺电控系统公司因其电路设计简单，抗干扰和带负载能力强 当频率为 10 次/min 以下时，既可采用继电器输出方式，也可采用PLC输出驱动达林顿三极管（5-10A），再驱动负载。抗干扰与外部互锁，当PLC输出带感性负载，负载断电时会对PLC的输出造成浪涌电流的冲击，为此，对直流感性负载应在其旁边并接续流二极管，对交流感性负载应并接浪涌吸收电路，可有效保护 PLC 当两个物理量的输出在 PLC内部已进行软件互锁后，在 PLC的外部也应进行互锁，以加强系统的可靠性。COM 点的选择，不同的PLC产品，其COM点的数量是不一样的，有的一个COM点带8个输出点，有的带4个输出点，也有带2个或1个输出点的 当负载的种类多，且电流大时，采用一个COM点带1-2个输出点的PLC产品；当负载数量多而种类少时，采用一个 COM 点带4-8 个输出点的PLC产品，这样会对电路设计带来很多方便 每个COM点处加一熔丝，1-2个输出时加 2A 的熔丝，4-8点输出的加5-10A的熔丝。PLC外部驱动电路，对于PLC输出不能直接带负载的情况下，必须在外部采用驱动电路：可以用三极管驱动，也可以用固态继电器或晶闸管电路驱动，同时应采用保护电路和浪涌吸收电路，且每路有显示二极管（LED）指示。印制板应做成插拔式，易于维修PLC的输入输出布线也有一定的要求，请看各公司的使用说明书。

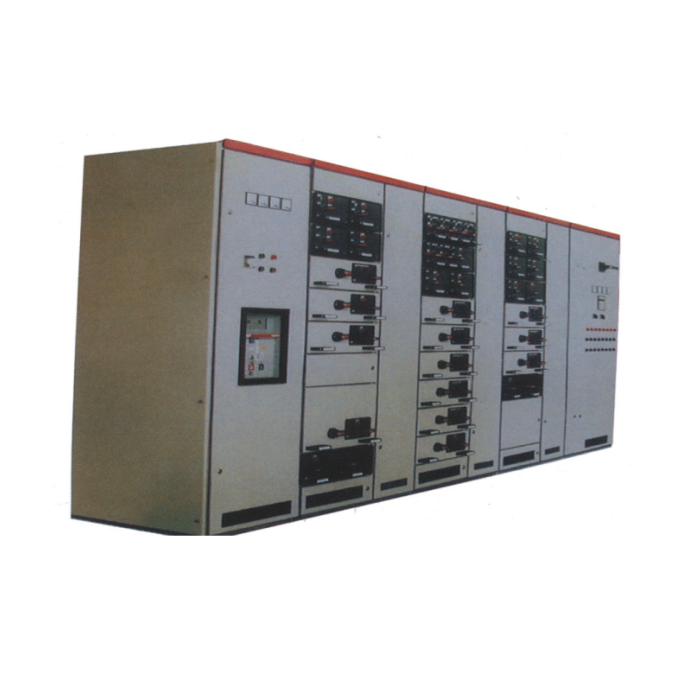

PLC控制柜基础知识，PLC控制柜是指成套的控制柜,可实现电机,开关的控制的电气柜。PLC控制柜有过载、短路、缺相保护等功能。其结构紧凑、工作稳定、功能齐全，可以根据实际控制规摸大小进行组合，工业污水处理工艺电控系统既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散(DSC)控制系统，能适应各种大小规模的工业自动化控制场合，被广泛应用在电力、冶金、化工、造纸、环保污水处理等行业中。PLC控制柜可完成设备自动化和过程自动化控制，污水处理工艺电控系统公司实现完美的网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心和灵魂。用户可以根据自身需求设计PLC控制柜、变频柜等，并可搭配人机界面触摸屏，达到轻松操作的目的。典型应用有恒压供水、空压机、风机水泵、中央空调、港口机械、机床、锅炉、造纸机械、食品机械等等。

Plc 在电动自动控制系统中进行运动控制，实际物理量，除开关量、模拟量外，还有运动控制。 工业污水处理工艺电控系统如果机床零件位移，通常用数字表示。 运动控制的有效途径是数控，即数字控制技术。 这是基于计算机的控制技术，诞生于20世纪50年代的美国。 污水处理工艺电控系统公司现在很常见，而且发育得很好。目前，金属切削机床在先进国家中，数控比例已经超过40%至80%，有些甚至更高。PLC也是基于计算机技术，并且日益完善.该PLC可以接收频率高达几个k到几十千赫的计数脉冲，它可以以多种方式接收，以及多个通道。有的PLC还具有脉冲输出功能，脉冲频率也能达到几十k，有这两种功能，加上PLC具有数据处理和操作能力，如果再配备相应的传感器（如旋转编码器）或脉冲伺服装置，则完全可以根据数控原理实现各种控制。高，中档PLC，还开发了NC单元或移动单元，就可以实现控制点。曲线插补单元还可以被实现运动，曲线运动可被控制。因此，如果PLC被构造成细胞，那么它可以用NC方式，数字控制的量。新开发的运动单元，甚至发出编程语言数控技术，与PLC更好的数字控制提供了便利。
