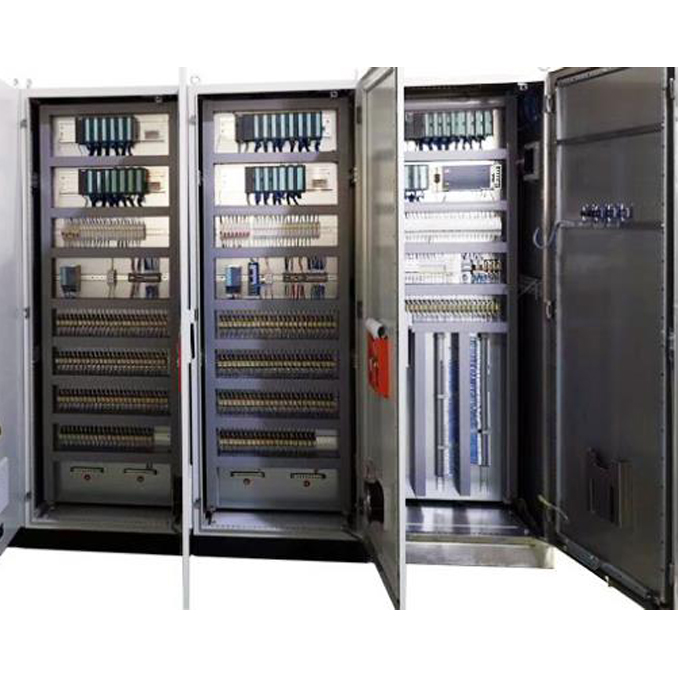

输出回路设计注意事项：
1、输出方式选择
(1)继电器输出：优点是不同公共点之间可带不同的交直流负载，且电压也可不同，带负载电流可达2A 点；但继电器输出方式不适用于高频动作的负载，这是由继电器的寿命决定的 (2)晶闸管输出：带负载能力为0.2A/ 点，只能带交流负载，可适应高频动作，响应时间为 1ms (3)晶体管输出：优点是适应于高频动作，响应时间短，一般为0.2ms左右，但它只能带DC5-30V的负载，输出负载电流为0.5A/点，但每4点不得大于0.8A。当你的系统输出频率为每分钟 6 次以下时，应继电器输出，因其电路设计简单，抗干扰和带负载能力强 当频率为 10 次/min 以下时，既可采用继电器输出方式，也可采用PLC输出驱动达林顿三极管（5-10A），再驱动负载。
2、抗干扰与外部互锁
当PLC输出带感性负载，负载断电时会对PLC的输出造成浪涌电流的冲击，为此，对直流感性负载应在其旁边并接续流二极管，对交流感性负载应并接浪涌吸收电路，可有效保护 PLC 当两个物理量的输出在 PLC内部已进行软件互锁后，在 PLC的外部也应进行互锁，以加强系统的可靠性。
3、 COM 点的选择
不同的PLC产品，其COM点的数量是不一样的，有的一个COM点带8个输出点，有的带4个输出点，也有带2个或1个输出点的 当负载的种类多，且电流大时，采用一个COM点带1-2个输出点的PLC产品；当负载数量多而种类少时，采用一个 COM 点带4-8 个输出点的PLC产品，这样会对电路设计带来很多方便 每个COM点处加一熔丝，1-2个输出时加 2A 的熔丝，4-8点输出的加5-10A的熔丝。
4、PLC外部驱动电路
对于PLC自动控制系统输出不能直接带负载的情况下，必须在外部采用驱动电路：可以用三极管驱动，也可以用固态继电器或晶闸管电路驱动，同时应采用保护电路和浪涌吸收电路，且每路有显示二极管（LED）指示。印制板应做成插拔式，易于维修PLC的输入输出布线也有一定的要求，请看公司的使用说明书。
